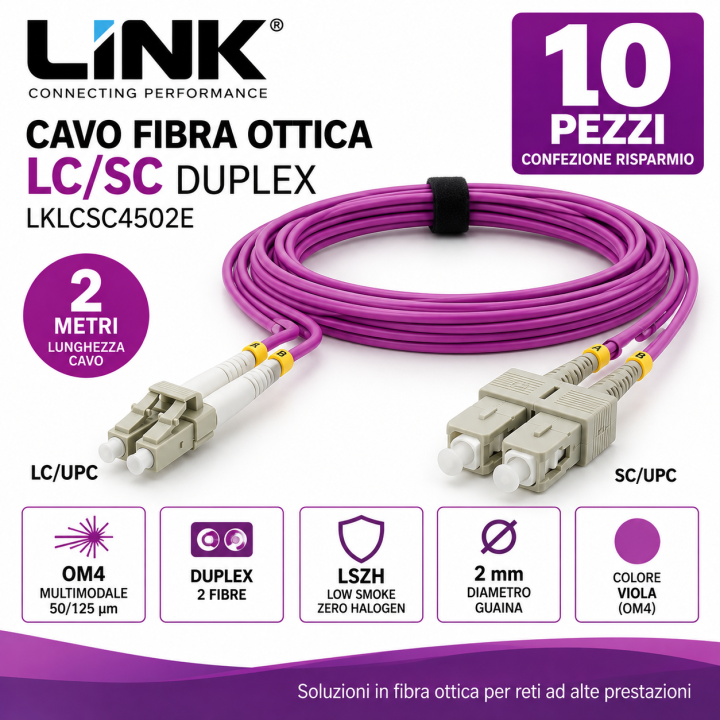

Confezione 10 Cavi Fibra Ottica LC/SC Duplex OM4 50/125 2 Metri LSZH
Confezione da 10 cavi patch in fibra ottica multimodale OM4,
ciascuno della lunghezza di 2 metri, progettati per collegamenti
ottici professionali tra apparati di rete, switch, moduli transceiver,
pannelli di permutazione e infrastrutture di cablaggio strutturato.
Ogni cavo utilizza fibra multimodale 50/125 µm in configurazione
Duplex, con connettori LC/UPC da un lato e SC/UPC dall'altro.
La guaina LSZH da 2 mm, di colore viola, è particolarmente indicata
per collegamenti in armadi rack e ambienti con elevata densità
di cablaggio.
Caratteristiche principali
- Tipologia: cavo patch fibra ottica LC-SC
- Quantità: confezione da 10 cavi
- Lunghezza di ogni cavo: 2 metri
- Fibra ottica: multimodale OM4
- Dimensione fibra: 50/125 µm
- Configurazione: Duplex, 2 fibre ottiche
- Connettore lato A: LC/UPC Duplex
- Connettore lato B: SC/UPC Duplex
- Connettori maschio preterminati
- Diametro guaina: 2 mm
- Materiale guaina: LSZH, Low Smoke Zero Halogen
- Colore: viola
- Utilizzo: collegamenti ottici multimodali
Specifiche tecniche
- Categoria: patch cord ottico
- Tipologia di trasmissione: multimodale
- Classe fibra: OM4
- Diametro nucleo: 50 µm
- Diametro rivestimento ottico: 125 µm
- Numero fibre: 2
- Configurazione: Duplex
- Terminazione 1: LC/UPC
- Terminazione 2: SC/UPC
- Tipo lucidatura connettori: UPC
- Guaina: LSZH senza alogeni
- Diametro nominale guaina: 2 mm
- Lunghezza nominale: 200 cm
- Colore identificativo OM4: viola
- Tipologia: cavo passivo, senza componenti elettronici
Fibra ottica multimodale OM4 50/125
La fibra OM4 è progettata per collegamenti ottici ad alta velocità
su distanze brevi e intermedie, tipiche di reti aziendali,
sale server, infrastrutture di telecomunicazione e data center.
Rispetto alle precedenti categorie multimodali, OM4 offre
caratteristiche di banda modale adatte a collegamenti Ethernet
ad alte prestazioni, in presenza di ricetrasmettitori ottici
e apparecchiature compatibili.
Applicazioni Ethernet compatibili
- Gigabit Ethernet 1000BASE-SX
- 10 Gigabit Ethernet 10GBASE-SR
- 25 Gigabit Ethernet 25GBASE-SR con transceiver compatibili
-
Altre applicazioni multimodali OM4 supportate dalle apparecchiature utilizzate
La velocità e la distanza massima del collegamento dipendono
dal protocollo Ethernet, dai ricetrasmettitori ottici,
dal numero di fibre richiesto e dal cablaggio complessivo.
Questo cavo Duplex dispone di due fibre e non può sostituire
direttamente cablaggi MPO/MTP multifibra utilizzati da alcune
implementazioni Ethernet a 40 o 100 Gigabit.
Connettore LC/UPC
Il connettore LC è particolarmente diffuso nei dispositivi
di networking e nei ricetrasmettitori ottici grazie
alle dimensioni compatte e alla facilità di inserimento
nelle porte ad alta densità.
È comunemente utilizzato nei moduli SFP, SFP+ e SFP28,
quando la relativa interfaccia ottica è compatibile
con fibra multimodale e terminazione LC/UPC.
Connettore SC/UPC
Il connettore SC utilizza un sistema di inserimento
e bloccaggio a pressione ed è ampiamente impiegato
nei pannelli di permutazione ottica, nei cassetti
di distribuzione e nelle infrastrutture di cablaggio.
La configurazione LC-SC permette di collegare apparati
con porte LC a terminazioni ottiche SC, senza utilizzare
adattatori meccanici aggiuntivi.
Compatibilità con apparati di rete
Il cavo può essere utilizzato con dispositivi di diversi
produttori, purché siano presenti interfacce ottiche
multimodali compatibili con le terminazioni LC/UPC
e SC/UPC.
Switch Ethernet
-
Switch Cisco con transceiver ottici multimodali compatibili
- Switch MikroTik con moduli SFP o SFP+ multimodali
- Switch Ubiquiti UniFi con transceiver multimodali
- Switch TP-Link e Omada con porte ottiche compatibili
- Switch Netgear con moduli ottici LC multimodali
- Switch Zyxel con ricetrasmettitori compatibili
- Switch D-Link con moduli ottici multimodali
-
Switch Aruba e altri apparati con interfacce ottiche idonee
Server e sistemi di archiviazione
- Server con schede di rete ottiche multimodali
- NAS QNAP con schede SFP+ compatibili
- NAS Synology dotati di interfacce ottiche compatibili
- Sistemi storage SAN con collegamenti multimodali
-
Apparati di virtualizzazione con connessioni Ethernet ottiche
Infrastrutture di cablaggio
- Patch panel ottici
- ODF, Optical Distribution Frame
- Cassetti ottici per armadi rack 19 pollici
- Pannelli di permutazione LC e SC
- Armadi di distribuzione fibra ottica
- Collegamenti tra apparati attivi e cablaggio strutturato
La compatibilità è determinata dalle caratteristiche
dell'interfaccia ottica, non esclusivamente dal marchio
dell'apparecchiatura.
Guaina LSZH a bassa emissione di fumi
La guaina LSZH, Low Smoke Zero Halogen, è realizzata
con materiali a bassa emissione di fumi e privi di alogeni.
Questa caratteristica è indicata per installazioni interne
dove si desidera limitare lo sviluppo di fumi e gas
corrosivi in caso di incendio, nel rispetto delle
normative applicabili all'impianto.
Guaina compatta da 2 mm
Il diametro della guaina di 2 mm agevola l'organizzazione
dei collegamenti negli armadi di rete ad alta densità,
riducendo l'ingombro rispetto ai cavi con guaine
di diametro maggiore.
Il diametro di 2 mm si riferisce alla guaina esterna
del cavo e non al diametro del nucleo ottico,
che è pari a 50 µm.
Colore viola OM4
La colorazione viola consente una rapida identificazione
dei collegamenti multimodali OM4 all'interno di rack,
pannelli ottici e infrastrutture di rete.
Applicazioni consigliate
- Collegamenti in fibra ottica tra switch e patch panel
- Cablaggio di armadi rack e sale server
- Connessione di apparati SFP e SFP+ multimodali
- Reti Ethernet ad alta velocità
- Infrastrutture di networking aziendale
- Collegamenti tra server e sistemi di storage
- Cablaggi professionali di data center
- Manutenzione e sostituzione di patch cord ottici
Contenuto della confezione
- 10 cavi fibra ottica LC/UPC - SC/UPC
- Lunghezza: 2 metri ciascuno
- Fibra multimodale OM4 50/125
- Configurazione Duplex
- Guaina LSZH viola da 2 mm
La quantità indicata si riferisce a dieci cavi Duplex
completi, ciascuno con due fibre ottiche e relative
terminazioni LC e SC.
Verifiche prima dell'acquisto
- Verificare che gli apparati utilizzino fibra multimodale
- Controllare la presenza di connettori LC e SC
- Verificare la lucidatura UPC delle terminazioni
- Controllare che il collegamento richieda due fibre Duplex
- Verificare che la lunghezza di 2 metri sia sufficiente
- Controllare la compatibilità dei transceiver ottici
Avvertenze tecniche
Il cavo OM4 multimodale non deve essere confuso
con i cavi monomodali OS1 o OS2.
Le differenti tipologie di fibra e le relative
interfacce ottiche non sono automaticamente intercambiabili.
I connettori UPC non devono essere confusi con i connettori
APC, caratterizzati da una diversa geometria di lucidatura.
L'accoppiamento tra terminazioni UPC e APC non è corretto
e può provocare prestazioni insufficienti o danni.
Durante l'installazione evitare piegature eccessive,
trazioni sui connettori e contaminazione delle superfici
ottiche. Non osservare direttamente le estremità
delle fibre collegate ad apparati attivi.
