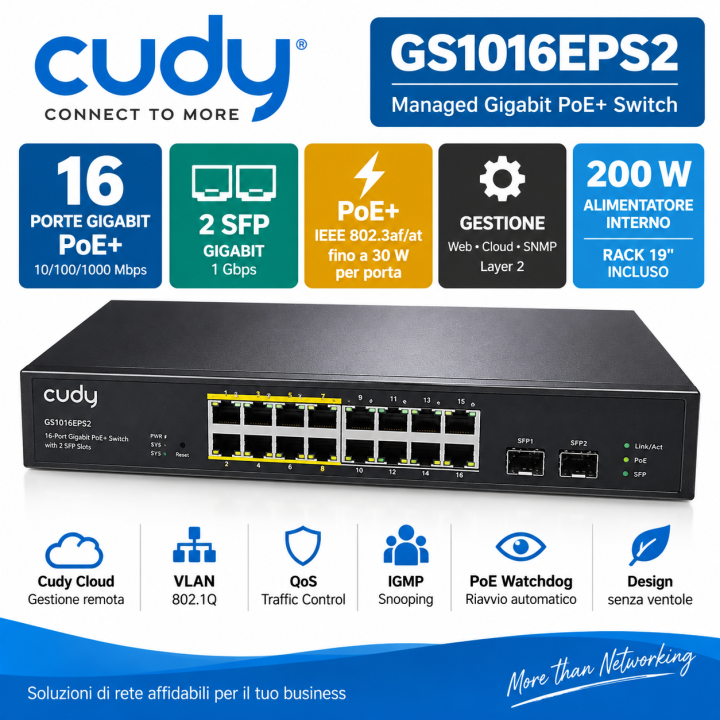

Switch Cudy GS1016EPS2 16 Porte Gigabit PoE+ 2 SFP Gestito Layer 2
Il Cudy GS1016EPS2 è uno switch Ethernet professionale
gestito Layer 2, progettato per infrastrutture aziendali, reti di
videosorveglianza IP, access point Wi-Fi, sistemi VoIP e installazioni
che richiedono alimentazione Power over Ethernet.
Il dispositivo integra 16 porte RJ45 Gigabit Ethernet
10/100/1000 Mbps, tutte dotate di PoE+, e
2 slot SFP Gigabit per collegamenti ottici verso
altri switch, router e apparati di rete compatibili.
L'alimentatore interno da 200 W, la gestione intelligente delle porte
PoE e le funzionalità di switching Layer 2 consentono di realizzare
reti professionali configurabili e monitorabili.
La gestione è disponibile tramite interfaccia Web, SNMP e app Cudy,
con possibilità di controllo cloud secondo le funzionalità
supportate dal firmware.
Caratteristiche principali
- Marca: Cudy
- Modello: GS1016EPS2
- Versione hardware documentata: 1.0
- Tipologia: switch Ethernet gestito Layer 2
- 16 porte RJ45 Gigabit Ethernet
- 16 porte PoE+ IEEE 802.3af/at
- Potenza massima per singola porta PoE: 30 W
- 2 slot SFP Gigabit da 1,25 Gbaud
- Alimentatore interno da 200 W
- Capacità di switching: 36 Gbps
- Forwarding rate massimo: 26,78 Mpps
- Gestione Web e Cloud tramite app Cudy
- Supporto SNMP v1/v2
- VLAN IEEE 802.1Q
- QoS IEEE 802.1p e DSCP
- Port Mirroring
- Aggregazione statica delle porte
- IGMP Snooping e DHCP Snooping
- Rilevamento e prevenzione dei loop
- PoE Watchdog con riavvio automatico dei dispositivi
-
Struttura metallica per installazione desktop o rack 19 pollici
16 porte Gigabit Ethernet PoE+
Le 16 porte RJ45 permettono di collegare dispositivi Ethernet
con velocità fino a 1000 Mbps per porta.
Tutte le interfacce supportano l'alimentazione PoE secondo
gli standard IEEE 802.3af e IEEE 802.3at.
- Porte Ethernet: 16 RJ45
- Velocità supportate: 10/100/1000 Mbps
- Porte PoE-out: dalla 1 alla 16
- Standard PoE: IEEE 802.3af
- Standard PoE+: IEEE 802.3at
- Modalità di alimentazione PoE: Mode A
- Potenza massima per porta: 30 W
- Gestione dello stato di ciascuna porta
- Limitazione configurabile della potenza PoE
- Priorità di alimentazione configurabile
La potenza di 30 W rappresenta il limite della singola porta
e non può essere moltiplicata per 16 per determinare
il budget energetico simultaneo disponibile.
Il dispositivo utilizza un alimentatore da 200 W.
La potenza complessiva effettivamente disponibile per i dispositivi
PoE dipende dall'assorbimento dello switch e dai limiti di gestione
dell'alimentazione.
Compatibilità con dispositivi PoE multibrand
Lo switch può alimentare dispositivi conformi agli standard
IEEE 802.3af e IEEE 802.3at di numerosi produttori.
La compatibilità dipende principalmente dallo standard PoE,
dall'assorbimento elettrico e dalle caratteristiche del dispositivo,
non esclusivamente dal marchio commerciale.
Access point Wi-Fi compatibili
- Cudy access point PoE 802.3af/at
- Ubiquiti UniFi access point con PoE standard
- TP-Link Omada EAP con alimentazione PoE compatibile
- Cisco access point con requisiti 802.3af/at
- Cisco Meraki access point PoE compatibili
- Aruba Instant On access point compatibili
- Grandstream GWN access point PoE
- Zyxel Nebula access point compatibili
- Netgear access point con alimentazione PoE supportata
- MikroTik access point che accettano IEEE 802.3af/at
Telecamere IP PoE
- Hikvision telecamere IP PoE compatibili
- Dahua telecamere IP PoE compatibili
- Axis telecamere di rete PoE
- Reolink telecamere PoE con standard supportato
- Ubiquiti UniFi Protect telecamere compatibili
- TP-Link VIGI telecamere IP PoE
- Cudy telecamere con alimentazione PoE standard
- Altri dispositivi di videosorveglianza IEEE 802.3af/at
Telefoni VoIP
- Yealink telefoni IP PoE
- Grandstream telefoni VoIP compatibili
- Fanvil telefoni IP PoE
- Snom telefoni VoIP compatibili
- Cisco IP Phone con requisiti PoE supportati
- Altri telefoni Ethernet IEEE 802.3af/at
Questi marchi identificano possibili applicazioni.
La presenza del produttore nell'elenco non garantisce
la compatibilità di ogni suo modello.
I dispositivi che richiedono PoE++ IEEE 802.3bt,
alimentazione passiva a tensione fissa o potenze superiori
a quelle disponibili non sono automaticamente compatibili.
Gestione intelligente PoE
Il GS1016EPS2 consente di controllare l'alimentazione
delle singole porte attraverso le funzionalità
di amministrazione disponibili.
- Attivazione e disattivazione PoE per porta
- Visualizzazione della potenza consumata
- Impostazione della priorità PoE
- Limitazione della potenza per singola porta
- Impostazione del limite complessivo PoE
- Ritardo programmabile nell'erogazione dell'alimentazione
- Monitoraggio dello stato delle porte
- Funzione PoE Watchdog
PoE Watchdog e riavvio automatico
La funzione PoE Watchdog permette di monitorare
l'attività dei dispositivi collegati e tentare un riavvio
automatico dell'alimentazione in caso di inattività
prolungata.
Il produttore prevede un controllo basato sull'attività
della porta, con intervallo predefinito di 5 minuti,
personalizzabile tramite gestione Web.
Questa funzione può risultare utile nelle installazioni
con telecamere IP, access point e apparati remoti,
riducendo la necessità di interventi manuali
per alcuni blocchi di funzionamento.
Il controllo non equivale necessariamente a una verifica
della raggiungibilità applicativa del dispositivo.
È consigliabile configurare soglie e intervalli
appropriati all'apparecchiatura collegata.
Due slot SFP Gigabit
Lo switch integra due slot SFP destinati a moduli
ricetrasmettitori ottici compatibili.
Queste interfacce consentono di realizzare collegamenti
su fibra ottica verso altri apparati di rete.
- Numero slot SFP: 2
- Interfaccia: SFP Gigabit
- Velocità ottica nominale: 1,25 Gbaud
- Standard di riferimento: 1000BASE-X
- Supporto per moduli ottici compatibili
- Tipologia di fibra dipendente dal transceiver installato
-
Distanza massima dipendente dal modulo ottico e dal cablaggio
Importante: gli slot presenti sono SFP Gigabit,
non SFP+ a 10 Gigabit. Non è quindi corretto classificare
questo prodotto come switch dotato di uplink 10Gbps.
Collegamenti in fibra ottica
Utilizzando ricetrasmettitori appropriati, è possibile
valutare collegamenti in fibra multimodale o monomodale.
Fibra multimodale
- Collegamenti 1000BASE-SX con transceiver compatibili
- Cablaggio OM2, OM3 e OM4 secondo le specifiche ottiche
- Possibili terminazioni LC tramite moduli appropriati
- Collegamenti tra armadi di rete e apparati compatibili
Fibra monomodale
- Collegamenti 1000BASE-LX con moduli appropriati
- Utilizzo di fibra OS1 o OS2 secondo il progetto di rete
- Distanze dipendenti dalle specifiche del transceiver
I moduli SFP non sono inclusi nella confezione.
È necessario verificare il supporto del ricetrasmettitore
sull'apparato e la corrispondenza con il modulo presente
all'altra estremità del collegamento.
Capacità di switching
- Capacità massima di switching: 36 Gbps
-
Velocità di inoltro: fino a 26,78 milioni di pacchetti al secondo
- Tabella indirizzi MAC: 8192 voci
- Numero VLAN supportate: 4096
- Dimensione massima Jumbo Frame: 15 KB
- Buffer pacchetti: 4 Mbit
- Supporto controllo di flusso IEEE 802.3x
- Supporto Energy Efficient Ethernet IEEE 802.3az
La capacità di switching di 36 Gbps rappresenta
la capacità teorica aggregata del dispositivo
e non la velocità disponibile su una singola porta.
Gestione Web, Cloud e SNMP
Il Cudy GS1016EPS2 è uno switch Easy-Managed
con funzionalità di gestione Layer 2.
L'amministrazione può essere effettuata tramite browser Web,
attraverso gli strumenti Cudy supportati e mediante
monitoraggio SNMP.
- Interfaccia di configurazione Web
- Gestione tramite app Cudy
- Funzioni di controllo Cloud
- SNMP versione 1 e 2
- Monitoraggio dello stato delle interfacce
- Visualizzazione delle statistiche di traffico
- Backup e ripristino della configurazione
- Aggiornamento locale del firmware
- Diagnostica del cablaggio Ethernet
- Strumenti diagnostici Ping
VLAN IEEE 802.1Q
Il supporto VLAN permette di suddividere logicamente
l'infrastruttura di rete, separando i dispositivi
in gruppi indipendenti dal cablaggio fisico.
- VLAN IEEE 802.1Q
- VLAN basate sulle porte
- MTU VLAN
- Voice VLAN secondo le funzionalità supportate
- Segmentazione del traffico Ethernet
- Fino a 4096 VLAN supportate
Esempi di applicazione
- Separazione della rete ufficio dalla rete ospiti
- VLAN dedicate ai telefoni VoIP
- Segmentazione della videosorveglianza IP
- VLAN dedicate agli access point
- Separazione dei sistemi NAS e dei server
Per consentire la comunicazione tra VLAN differenti
è necessario un router o un apparato Layer 3
opportunamente configurato.
QoS e gestione delle priorità
Il supporto Quality of Service consente
di gestire la priorità del traffico,
favorendo il funzionamento delle applicazioni
sensibili alla latenza.
- QoS IEEE 802.1p
- QoS basato su DSCP
- QoS basato sulle porte
- Limitazione della velocità di ingresso e uscita
- Gestione delle priorità del traffico
Le funzioni QoS risultano utili per reti
con telefonia VoIP, videoconferenze,
videosorveglianza e altri flussi sensibili
alla congestione.
Aggregazione statica delle porte
Lo switch supporta l'aggregazione statica
dei collegamenti Ethernet, consentendo di
raggruppare più interfacce compatibili.
- Numero massimo gruppi di aggregazione: 4
- Numero massimo porte per gruppo: 8
- Tipologia documentata: aggregazione statica
Per utilizzare questa funzione è necessario
configurare correttamente anche il dispositivo
collegato all'altra estremità.
La documentazione tecnica consultata conferma
l'aggregazione statica; non è quindi opportuno
attribuire automaticamente il supporto
LACP dinamico IEEE 802.3ad.
IGMP Snooping e DHCP Snooping
Le funzionalità di Snooping contribuiscono
a migliorare la gestione della rete locale.
- IGMP Snooping per il traffico multicast
- DHCP Snooping per il controllo dei server DHCP
- Monitoraggio dei gruppi multicast
- Riduzione del traffico multicast non necessario
- Protezione da determinati server DHCP non autorizzati
Prevenzione dei loop Ethernet
Il GS1016EPS2 dispone di funzionalità
per il rilevamento e la prevenzione
dei loop di rete, utili nelle installazioni
con più switch interconnessi.
Il produttore indica inoltre supporto
STP/RSTP per la gestione di topologie
di rete ridondanti.
- Loop Detection
- Loop Prevention
- Supporto STP/RSTP dichiarato dal produttore
- Broadcast Storm Control
- Port Mirroring
Modalità Extend fino a 250 metri
Il dispositivo consente di configurare
porte Ethernet in modalità estesa
per collegamenti su cavo di rete
fino a 250 metri, secondo le condizioni
indicate dal produttore.
Attenzione: la modalità di trasmissione
a 250 metri richiede la riduzione della velocità
a 10 Mbps. Non deve essere considerata
una connessione Gigabit a 250 metri.
-
Trasmissione Gigabit ordinaria: fino a 100 metri con cablaggio Cat.5e adeguato
- Modalità Extend: fino a 250 metri a 10 Mbps
- Configurazione della modalità tramite gestione software
La distanza realmente utilizzabile dipende
dalla qualità del cablaggio, dalle condizioni
di installazione e dai requisiti PoE
del dispositivo alimentato.
Struttura metallica e installazione rack
Il case metallico è progettato per installazioni
professionali, con porte Ethernet schermate
e predisposizione per montaggio in armadi rack.
- Materiale chassis: metallo
- Formato: rack 19 pollici
- Montaggio desktop supportato
- Staffe rack incluse
- Porte RJ45 schermate
- Indicatore alimentazione
- LED Link/Activity delle porte Ethernet
- LED di stato PoE per porta
- Indicatore PoE Max
- Pulsante Reset
- Connessione di messa a terra
Dimensioni e peso
- Larghezza: 440 mm
- Profondità: 220 mm
- Altezza: 44 mm
- Peso prodotto: circa 2,75 kg
- Colore: nero
- Installazione: desktop o rack 19 pollici
Alimentazione elettrica
- Alimentazione: corrente alternata AC
- Tensione ingresso: 100-240 V
- Frequenza: 50/60 Hz
- Alimentatore interno: 200 W
- Consumo massimo dello switch esclusi dispositivi PoE: 14 W
- Cavo di alimentazione incluso
Condizioni ambientali
- Temperatura operativa: da 0°C a +40°C
- Temperatura di conservazione: da -40°C a +70°C
- Umidità operativa: 10-90%, senza condensa
- Umidità di conservazione: 10-95%, senza condensa
Applicazioni consigliate
- Reti aziendali e uffici
- Impianti di videosorveglianza IP PoE
- Collegamento di access point Wi-Fi
- Centralini telefonici e reti VoIP
- Infrastrutture con VLAN
- Armadi rack e cablaggio strutturato
- Collegamenti ottici Gigabit tra switch
- Reti per hotel e strutture ricettive
- Impianti di controllo accessi
- Installazioni professionali con gestione remota
Contenuto della confezione
- 1 switch Cudy GS1016EPS2
- 1 cavo di alimentazione
- Kit per montaggio rack
- Guida di installazione
I ricetrasmettitori SFP, i cavi in fibra ottica,
i cavi Ethernet e i dispositivi alimentati PoE
non sono inclusi.
Verifiche prima dell'acquisto
- Verificare il numero di porte Gigabit necessarie
- Controllare il consumo PoE complessivo dei dispositivi
- Verificare la potenza richiesta da ciascuna periferica
- Controllare gli standard PoE supportati
- Verificare che gli uplink SFP Gigabit siano sufficienti
- Controllare la compatibilità dei moduli ottici
- Verificare lo spazio disponibile nell'armadio rack
- Controllare le funzionalità di gestione Layer 2 richieste
Avvertenze tecniche
Il prodotto è uno switch Ethernet Layer 2
e non sostituisce un router Internet.
Non integra connettività wireless Wi-Fi.
Le porte PoE supportano gli standard IEEE
802.3af e IEEE 802.3at, ma non garantiscono
la compatibilità con apparecchiature
che richiedono PoE passivo proprietario
o alimentazione IEEE 802.3bt.
Gli slot SFP sono destinati a collegamenti
Gigabit e non devono essere confusi
con slot SFP+ a 10Gbps.
Prima della messa in servizio è consigliabile
aggiornare il firmware a una versione stabile
compatibile e configurare credenziali
di amministrazione sicure.
