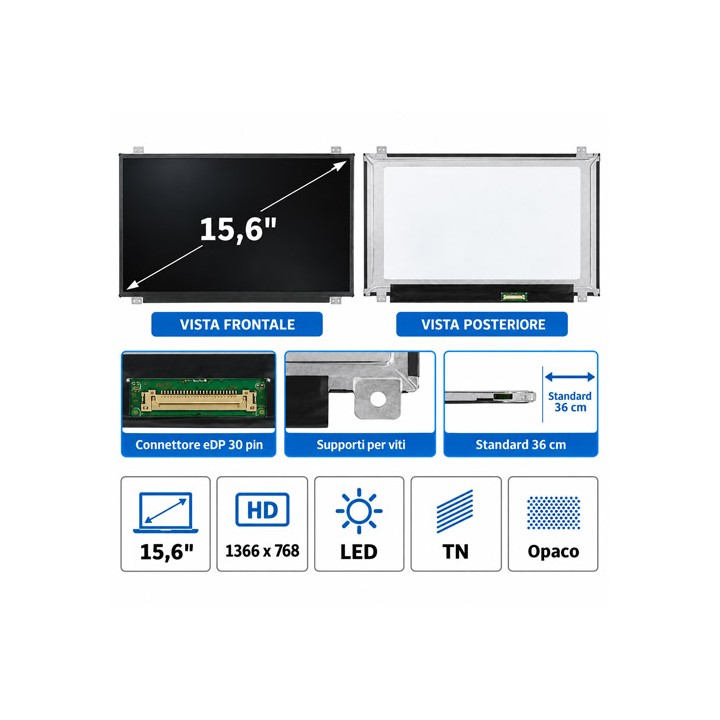

Display Slim LED 15,6" HD 30 Pin STANDARD con Supporti Viti
Display LCD di ricambio per notebook da 15,6 pollici, con risoluzione
HD 1366 x 768 pixel, retroilluminazione LED, tecnologia TN e superficie
opaca antiriflesso.
Il pannello appartiene alla categoria STANDARD, con larghezza esterna
di circa 36 cm, ed è dotato di interfaccia video eDP a 30 pin.
Il modello di riferimento è BOE NT156WHM-N42 V8.3. È indicato per la
sostituzione di display danneggiati, incrinati o con difetti permanenti
di visualizzazione su notebook compatibili.
Caratteristiche principali
- Tipologia: display LCD interno per notebook
- Marca pannello di riferimento: BOE
- Modello di riferimento: NT156WHM-N42 V8.3
- Dimensione diagonale: 15,6 pollici
- Classificazione dimensionale: STANDARD
- Larghezza esterna: circa 36 cm
- Risoluzione: HD 1366 x 768 pixel
- Formato: WideScreen 16:9
- Tecnologia: TN TFT-LCD
- Retroilluminazione: LED
- Superficie: opaca antiriflesso
- Frequenza di aggiornamento: 60Hz
- Connettore video: eDP 30 pin
- Posizione connettore: inferiore destra, vista posteriore
- Supporti di fissaggio: superiori e inferiori
- Touchscreen: No
Dimensioni del pannello
- Diagonale: 15,6" / 39,6 cm
- Larghezza complessiva: circa 359,5 mm
- Altezza complessiva: circa 223,8 mm
-
Spessore indicativo: circa 3,2 mm, esclusi eventuali supporti
- Categoria TecnoTorino: STANDARD 36 cm
-
Area visibile: circa 344,2 x 193,5 mm
La classificazione STANDARD identifica un display con larghezza esterna
di circa 36 cm. Non deve essere confusa con la variante SMALL,
che presenta una larghezza esterna di circa 35 cm.
Le dimensioni della scheda elettronica PCB sono un parametro distinto
dalle dimensioni esterne del pannello e devono essere verificate
separatamente quando richieste per l'identificazione del ricambio.
Specifiche tecniche
- Tecnologia LCD: TFT a matrice attiva
- Tipologia pannello: TN
- Risoluzione nativa: 1366 x 768 pixel
- Rapporto d'aspetto: 16:9
- Retroilluminazione: WLED
- Frequenza verticale: 60Hz
- Superficie: Matte / Anti-Glare
- Interfaccia: Embedded DisplayPort (eDP)
- Connettore: 30 pin
- Posizione connettore: inferiore destra
- Touch: assente
Compatibilità con altri display LCD
Il pannello BOE NT156WHM-N42 V8.3 può essere confrontato con altri
display notebook della stessa categoria dimensionale e risoluzione.
I codici riportati di seguito identificano pannelli della stessa
famiglia o possibili alternative presenti nei cataloghi di ricambi.
Non costituiscono una dichiarazione di intercambiabilità automatica.
Pannelli BOE
- NT156WHM-N12
- NT156WHM-N21
- NT156WHM-N22
- NT156WHM-N30
- NT156WHM-N32
- NT156WHM-N34
- NT156WHM-N35
- NT156WHM-N40
- NT156WHM-N42
- NT156WHM-N42 V8.0
- NT156WHM-N42 V8.1
- NT156WHM-N42 V8.2
- NT156WHM-N42 V8.3
- NT156WHM-N44
- NT156WHM-N45
- NT156WHM-N46
- NT156WHM-N48
- NT156WHM-N49
Pannelli Innolux e Chi Mei
Pannelli AU Optronics
Pannelli LG Display
Requisiti per la sostituzione con pannelli equivalenti
- Diagonale da 15,6 pollici
- Larghezza esterna STANDARD di circa 36 cm
- Risoluzione HD 1366 x 768
- Interfaccia eDP
- Connettore a 30 pin
- Posizione del connettore corrispondente
- Dimensioni esterne compatibili
- Spessore compatibile con la scocca
- Supporti e punti di fissaggio corrispondenti
- Compatibilità elettrica con il cavo video originale
Notebook da verificare per compatibilità
Il display può essere preso in considerazione per diverse famiglie
di notebook da 15,6 pollici dotate di pannelli HD eDP.
Le famiglie elencate possono includere configurazioni con display
diversi: la compatibilità deve essere verificata sul pannello originale.
Acer Aspire
- Acer Aspire A315-21
- Acer Aspire A515-51G
- Acer Aspire ES1-533
ASUS
Dell
-
Dell Latitude 3500, nelle configurazioni con display compatibile
HP
- HP Notebook 15-ac
- HP Notebook 15-ay
- HP Notebook 15-bs
- HP Notebook 15-da
- HP Notebook 15-r
- HP Pavilion 15-ab
- HP Pavilion 15-aw
- HP 250 G4
- HP 250 G6
- HP ProBook 650 G1
- HP ProBook 650 G2
- HP ProBook 650 G3
- HP EliteBook 850 G3
Lenovo
- Lenovo IdeaPad 320S-15IKB
- Lenovo B50-70
Toshiba
- Toshiba Satellite Pro A50-D
Attenzione alla differenza tra STANDARD e SMALL
Nella scelta di un display sostitutivo è importante distinguere
le due principali varianti dimensionali utilizzate per alcuni
pannelli notebook da 15,6 pollici.
- STANDARD: larghezza esterna di circa 36 cm
- SMALL: larghezza esterna di circa 35 cm
La differenza di circa un centimetro può impedire il corretto
montaggio all'interno della cornice del notebook, anche quando
risoluzione, diagonale e connettore risultano identici.
Questo prodotto appartiene alla categoria STANDARD.
Non deve quindi essere considerato automaticamente sostituibile
con un display SMALL.
Posizione del connettore eDP
Il collegamento video avviene tramite connettore eDP a 30 pin
posizionato nella parte inferiore destra del pannello,
osservandolo posteriormente.
Prima dell'acquisto è necessario verificare la corrispondenza
della posizione del connettore e del cavo video originale.
Non tutti i display eDP da 30 pin utilizzano la stessa
disposizione meccanica.
Supporti e sistema di fissaggio
Il display di riferimento utilizza supporti di fissaggio
superiori e inferiori.
Prima dell'installazione è necessario verificare
che la posizione dei supporti e dei fori di fissaggio
corrisponda a quella del display originale.
Quando sostituire il display
- Pannello LCD incrinato o rotto
- Righe permanenti verticali o orizzontali
- Macchie nere dovute a rottura dei cristalli liquidi
- Zone dello schermo non funzionanti
- Difetti permanenti dell'immagine
- Danni da pressione o urti
- Problemi di retroilluminazione riconducibili al pannello
Verifiche prima dell'acquisto
- Controllare il codice del display originale
- Verificare la larghezza esterna di circa 36 cm
- Controllare la risoluzione HD 1366 x 768
- Verificare la presenza di 30 pin eDP
