Display Slim LED 15,6" IPS Full HD 144Hz SMALL – Innolux N156HMA-GA1 Rev. C2
Il display Innolux N156HMA-GA1 Rev. C2 è un pannello di ricambio per notebook da 15,6 pollici, con risoluzione Full HD 1920×1080, tecnologia ad ampio angolo di visione IPS/AAS e frequenza di aggiornamento di 144Hz.
È indicato per sostituire uno schermo rotto, con righe, macchie o altri difetti del pannello, dopo aver verificato la compatibilità con il display originale. La superficie opaca antiriflesso contribuisce a contenere i riflessi durante l’utilizzo.
Formato SMALL e collegamento eDP a 40 pin

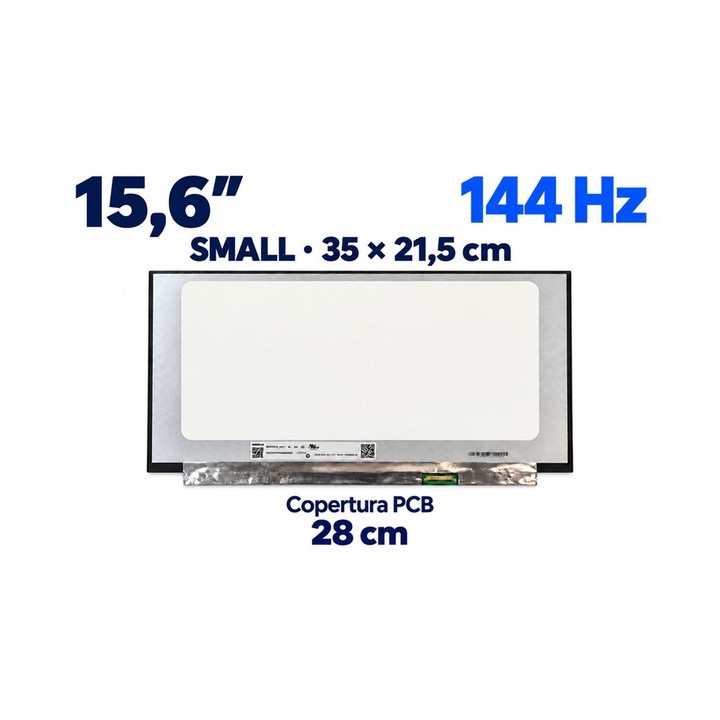

Il pannello utilizza il formato SMALL, con larghezza complessiva di circa 35 cm, ed è privo di staffe sporgenti con fori per viti. Il fissaggio deve corrispondere a quello previsto dalla scocca del notebook.
Il collegamento video avviene tramite connettore eDP a 40 pin, posizionato nella parte inferiore destra guardando il retro del pannello.
Attenzione: il numero di pin da solo non determina la compatibilità. Questo display eDP per immagini a 144Hz non deve essere confuso con i pannelli a 40 pin LVDS o con altre configurazioni a 40 pin destinate a schermi touch.
Specifiche tecniche
| Produttore del pannello |
Innolux |
| Modello |
N156HMA-GA1 |
| Revisione del prodotto disponibile |
Rev. C2 |
| Codice ASUS riportato sull’etichetta |
18010-15609900 |
| Diagonale |
15,6 pollici |
| Risoluzione |
1920 × 1080 pixel, Full HD |
| Formato immagine |
16:9 |
| Tecnologia |
IPS/AAS ad ampio angolo di visione |
| Retroilluminazione |
LED |
| Frequenza di aggiornamento |
144Hz |
| Superficie |
Opaca, antiriflesso |
| Interfaccia video |
eDP |
| Connettore |
40 pin |
| Posizione del connettore |
Inferiore destra, osservando il retro del display |
| Formato del pannello |
SMALL, larghezza nominale 350,66 mm |
| Dimensioni nominali del modulo |
350,66 × 216,25 mm |
| Spessore dichiarato nella scheda tecnica |
3,0 mm tipico; 3,2 mm massimo |
| Staffe per viti |
Assenti |
| Touchscreen |
No |
Codici pannello e riferimenti di ricambio
Il prodotto disponibile è identificato dai codici Innolux N156HMA-GA1 Rev. C2 e ASUS 18010-15609900.
Nei cataloghi ricambi è inoltre documentata una corrispondenza funzionale con:
-
ASUS 18010-15618800.
-
AU Optronics B156HAN15.H.
Questi riferimenti aiutano a individuare il ricambio, ma richiedono comunque il confronto con il pannello originale e con la configurazione del notebook.
Notebook ASUS associati nei cataloghi ricambi
Il pannello e i relativi codici di ricambio risultano associati alle seguenti famiglie e varianti ASUS. La compatibilità riguarda le configurazioni con schermo Full HD 144Hz eDP a 40 pin e montaggio corrispondente, non tutte le versioni commercializzate con lo stesso nome.
-
ASUS TUF Gaming A15: FA506IV, FA506IHR.
-
ASUS TUF Gaming F15: FX506HC, FX506HEB, FX506HM.
-
ASUS TUF Gaming F15: FX507ZR.
-
ASUS TUF Dash F15: FX516PR.
-
ASUS TUF: FX505DV.
-
ASUS ROG Strix G15: G512LV, G513QM.
-
ASUS ROG Zephyrus G15: GA502IU, GA503QM.
-
ASUS ROG Zephyrus M15: GU502LV.
-
ASUS VivoBook Pro 15: M6500QC, M6500IH, M6500QH.
Come verificare la compatibilità prima dell’acquisto
Il riferimento più affidabile è il codice sull’etichetta del display originale. Confrontare modello e revisione, risoluzione, frequenza, interfaccia eDP, numero e posizione dei pin, dimensioni esterne e sistema di fissaggio.
Un notebook della stessa serie può essere stato venduto con pannelli differenti. La sostituzione di uno schermo a 30 pin, a 60Hz o con caratteristiche diverse non costituisce un aggiornamento automaticamente compatibile.
Per una verifica è possibile fornire il modello completo del notebook e una fotografia leggibile dell’etichetta del pannello originale.
