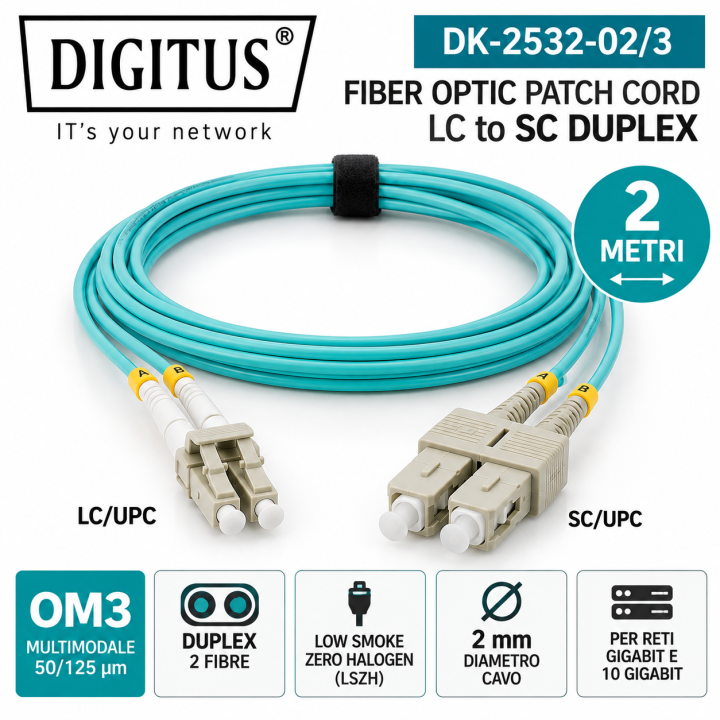

Cavo Fibra Ottica DIGITUS LC/SC Duplex OM3 50/125 2 Metri LSZH
Il cavo patch in fibra ottica DIGITUS LC/SC Duplex OM3
è progettato per realizzare collegamenti ottici multimodali
tra switch, apparati di rete, ricetrasmettitori SFP/SFP+,
patch panel e infrastrutture di cablaggio strutturato.
Dotato di fibra multimodale OM3 da 50/125 µm e lunghezza
di 2 metri, presenta connettori LC Duplex su un'estremità
e SC Duplex sull'altra, permettendo di collegare
apparecchiature con differenti interfacce ottiche.
La guaina LSOH/LSZH di colore Aqua, il diametro compatto
di 2 mm e le ferrule ceramiche rendono il prodotto
adatto alle installazioni professionali in armadi rack,
sale server, reti aziendali e data center.
Caratteristiche principali
- Marca: DIGITUS
- Codice produttore: DK-2532-02/3
- Tipologia: cavo patch in fibra ottica
- Fibra: multimodale MM
- Classe ottica: OM3
- Diametro fibra: 50/125 µm
- Configurazione: Duplex, 2 fibre
- Connettore lato A: LC Duplex
- Connettore lato B: SC Duplex
- Terminazioni: LC/UPC e SC/UPC
- Lunghezza: 2 metri
- Diametro esterno del cavo: 2 mm
- Guaina: LSOH / LSZH
- Colore: Aqua, turchese
- Ferrule dei connettori in ceramica
- Boot dei connettori bicolore
- Confezionamento singolo con rapporto di test
Specifiche tecniche
- Categoria: Fiber Optic Patch Cord
- Tipologia di trasmissione: multimodale
- Classe fibra ottica: OM3
- Numero fibre: 2
- Nucleo ottico: 50 µm
- Rivestimento ottico: 125 µm
- Connettore 1: LC
- Connettore 2: SC
- Configurazione connettori: Duplex
- Tipologia di cablaggio: LC-SC
- Lunghezza nominale: 200 cm
- Diametro guaina: 2 mm
- Materiale guaina: Low Smoke Zero Halogen
- Colore identificativo: Aqua
- Tipologia prodotto: passivo, senza componenti elettronici
Fibra ottica multimodale OM3
La fibra multimodale OM3 50/125 µm è utilizzata
nelle infrastrutture di rete che richiedono
collegamenti ottici affidabili ad alta velocità.
È particolarmente indicata per applicazioni
Gigabit Ethernet e 10 Gigabit Ethernet
con ricetrasmettitori compatibili.
Applicazioni Ethernet
- 1000BASE-SX Gigabit Ethernet
- 10GBASE-SR 10 Gigabit Ethernet
-
Altri collegamenti multimodali supportati dagli apparati utilizzati
Nelle applicazioni 10GBASE-SR, la fibra OM3 può supportare
collegamenti fino a 300 metri quando l'intero sistema
ottico rispetta le specifiche previste.
Questo prodotto ha una lunghezza fisica di 2 metri
ed è progettato principalmente per collegamenti
ravvicinati tra apparecchiature di rete.
Connettore LC Duplex
Il connettore LC è ampiamente utilizzato nei moduli
ricetrasmettitori ottici dei moderni apparati di rete.
Le sue dimensioni compatte consentono un'elevata
densità di connessioni nei pannelli ottici
e nelle apparecchiature professionali.
Possibili applicazioni LC
- Transceiver SFP multimodali
- Transceiver SFP+ 10GBASE-SR
- Schede di rete ottiche per server
- Switch Gigabit e 10 Gigabit Ethernet
- Apparati storage con porte ottiche compatibili
- Pannelli ottici con adattatori LC
Connettore SC Duplex
Il connettore SC utilizza un sistema di inserimento
a pressione ed è particolarmente diffuso
nei pannelli di permutazione e nei sistemi
di distribuzione della fibra ottica.
Possibili applicazioni SC
- Patch panel ottici SC
- Cassetti ottici per rack
- Convertitori di media compatibili
- Distributori di fibra ottica
- Armadi di telecomunicazione
- Cablaggi strutturati multimodali
Compatibilità con apparati di rete
Il cavo può essere utilizzato con dispositivi
di differenti produttori, purché supportino
fibra ottica multimodale OM3 e dispongano
delle appropriate interfacce LC e SC.
La compatibilità dipende dalle interfacce ottiche
e dai ricetrasmettitori installati, non soltanto
dal marchio dell'apparecchiatura.
Cisco e Cisco Meraki
- Switch Cisco con transceiver multimodali LC
- Switch Cisco Meraki con porte ottiche compatibili
- Moduli 1000BASE-SX con connettore LC
- Moduli 10GBASE-SR con connettore LC
MikroTik
- Router MikroTik con moduli SFP multimodali compatibili
- Switch MikroTik CRS con moduli ottici LC
- Switch MikroTik CSS con ricetrasmettitori compatibili
- Collegamenti ottici Gigabit e 10 Gigabit
Ubiquiti UniFi
- Switch UniFi con transceiver LC multimodali
- Apparati di aggregazione con interfacce SFP+
- Infrastrutture Ubiquiti con moduli 10GBASE-SR
TP-Link e Omada
- Switch TP-Link con moduli ottici multimodali
- Switch Omada compatibili con moduli SFP/SFP+
- Switch JetStream con transceiver LC idonei
Netgear, D-Link e Zyxel
- Switch Netgear con transceiver multimodali LC
- Switch D-Link con collegamenti ottici OM3
- Switch Zyxel con interfacce 1000BASE-SX o 10GBASE-SR
QNAP e Synology
- Switch QNAP QSW con moduli ottici compatibili
- NAS QNAP dotati di schede di rete SFP+ idonee
-
NAS Synology con interfacce ottiche multimodali compatibili
- Apparati storage professionali con connettori LC
Altri produttori
Il cavo può essere utilizzato anche in infrastrutture
Aruba, HPE, Dell, Lenovo, Supermicro e di altri produttori,
quando il collegamento richiede fibra multimodale OM3
con terminazioni LC e SC corrispondenti.
L'elenco dei marchi indica possibili ambiti di utilizzo
e non costituisce una certificazione di compatibilità
con tutti i modelli dei produttori citati.
Collegamenti LC-SC
La configurazione ibrida LC-SC è utile quando
un apparato utilizza una connessione ottica LC
e il cablaggio esistente termina su un pannello SC.
Permette quindi il collegamento diretto
tra interfacce differenti senza ricorrere
ad adattatori di conversione LC-SC separati.
Guaina LSOH / LSZH
La guaina Low Smoke Zero Halogen è progettata
per limitare l'emissione di fumi e gas
contenenti alogeni in caso di incendio.
È indicata per numerose installazioni interne
di cablaggio professionale, nel rispetto
delle normative applicabili all'impianto.
Diametro compatto da 2 mm
Il diametro esterno nominale di 2 mm consente
di organizzare agevolmente i collegamenti
all'interno degli armadi rack.
È particolarmente utile nelle installazioni
con numerosi cavi ottici e nei pannelli
di permutazione ad alta densità.
Ferrule ceramiche
I connettori utilizzano ferrule in ceramica,
progettate per mantenere il corretto
allineamento delle fibre ottiche durante
l'accoppiamento dei connettori.
Controllo qualità e test individuale
Il produttore prevede il confezionamento
individuale del cavo con relativo rapporto di test.
Questa caratteristica è utile nelle installazioni
professionali che richiedono componenti
controllati prima della posa.
Applicazioni consigliate
- Cablaggio fibra ottica in armadi rack
- Collegamento switch a patch panel
- Interconnessione tra porte LC e SC
- Reti aziendali Gigabit Ethernet
- Reti 10 Gigabit Ethernet
- Sale server e data center
- Infrastrutture di virtualizzazione
- Connessioni ottiche per sistemi NAS e storage
- Cablaggi strutturati multimodali OM3
- Manutenzione e sostituzione di patch cord ottici
Contenuto della confezione
- 1 cavo patch fibra ottica DIGITUS LC/SC Duplex
- Lunghezza: 2 metri
- Fibra multimodale OM3 50/125 µm
- Guaina Aqua LSOH/LSZH da 2 mm
- Rapporto di test individuale
Verifiche prima dell'acquisto
- Verificare che gli apparati utilizzino fibra multimodale
- Controllare la categoria OM3 richiesta
- Verificare la presenza delle interfacce LC e SC
-
Confermare la necessità di una connessione Duplex a 2 fibre
- Verificare il tipo di lucidatura dei connettori
- Controllare che la lunghezza di 2 metri sia sufficiente
- Verificare lo standard dei ricetrasmettitori utilizzati
Avvertenze tecniche
Il cavo OM3 multimodale non deve essere confuso
con cavi OM4, OS1 oppure OS2.
Le differenti tipologie di fibra non sono
automaticamente intercambiabili in ogni impianto.
I connettori UPC non devono essere accoppiati
direttamente con terminazioni APC.
È inoltre necessario mantenere pulite
le superfici ottiche per evitare perdite di segnale.
Durante l'installazione evitare trazioni
eccessive, piegature strette e schiacciamenti.
Non osservare direttamente le estremità
delle fibre collegate ad apparecchiature attive.
