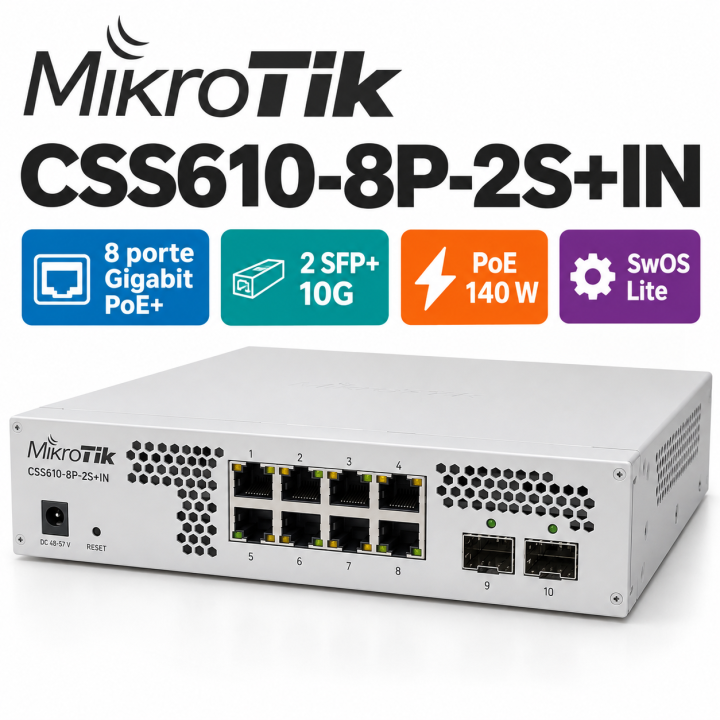

Switch MikroTik CSS610-8P-2S+IN 8 Porte Gigabit PoE+ 2 SFP+ 10G
Il MikroTik Cloud Smart Switch CSS610-8P-2S+IN
è uno switch di rete gestito Layer 2, progettato per
infrastrutture professionali che richiedono connettività
Gigabit Ethernet, alimentazione PoE e collegamenti
ad alta velocità tramite interfacce SFP+ da 10Gbps.
Il dispositivo dispone di 8 porte RJ45 Gigabit
Ethernet con alimentazione PoE-out e
2 porte SFP+ a 10 Gigabit, per un totale
di 10 interfacce di rete.
Il budget complessivo di alimentazione PoE è pari a
140 W, consentendo di collegare
e alimentare direttamente numerosi dispositivi
compatibili, come access point wireless,
telecamere di videosorveglianza IP,
telefoni VoIP e altri apparati di rete.
La gestione è affidata a MikroTik SwOS Lite,
un sistema operativo dedicato agli switch gestiti,
configurabile tramite interfaccia Web.
Caratteristiche principali
- Marca: MikroTik
- Serie: Cloud Smart Switch 610
- Modello: CSS610-8P-2S+IN
- Tipologia: switch Ethernet gestito Layer 2
- 8 porte RJ45 Gigabit 10/100/1000 Mbps
- 8 porte con alimentazione PoE-out
- Supporto PoE IEEE 802.3af
- Supporto PoE+ IEEE 802.3at
- Supporto Passive PoE
- Budget complessivo PoE: 140 W
- 2 porte SFP+ per collegamenti fino a 10Gbps
- Capacità di switching Layer 1: 56Gbps
- Switch chip: 88E6193X
- Sistema operativo: SwOS Lite
- Configurazione e amministrazione tramite browser Web
- Supporto VLAN IEEE 802.1Q
- Supporto aggregazione porte LACP 802.3ad
- Supporto RSTP
- QoS e limitazione della banda
- Gestione multicast tramite IGMP Snooping
- Raffreddamento passivo senza ventole
- Alimentazione AC integrata
- Installazione desktop o rack con accessori inclusi
Connettività Ethernet Gigabit
Le otto porte Ethernet RJ45 supportano velocità
10/100/1000 Mbps e permettono di collegare
computer, server, access point, telefoni VoIP,
telecamere IP, NAS e altre apparecchiature di rete.
- Numero porte Ethernet: 8
- Interfaccia: RJ45
- Velocità: 10/100/1000 Mbps
- Funzionamento Gigabit Ethernet
- Supporto configurazione individuale delle porte
- Possibilità di configurare VLAN e isolamento delle porte
Due porte SFP+ a 10 Gigabit
Le due interfacce SFP+ consentono collegamenti
ad alta velocità verso switch di aggregazione,
server, sistemi di archiviazione e altre
apparecchiature compatibili.
- Numero porte SFP+: 2
- Velocità massima per porta: 10Gbps
- Supporto per moduli ottici compatibili
- Possibilità di collegamenti in fibra multimodale
- Possibilità di collegamenti in fibra monomodale
- Possibilità di utilizzare cavi DAC SFP+ compatibili
- Possibilità di utilizzare moduli RJ45 SFP+ compatibili
Le caratteristiche del collegamento dipendono
dal transceiver o dal cavo installato.
I moduli ottici SFP+ e i cavi DAC non sono inclusi.
Alimentazione PoE su 8 porte
Tutte le otto porte Ethernet supportano
la funzione PoE-out per alimentare dispositivi
compatibili direttamente attraverso il cavo di rete.
Sono supportati gli standard IEEE 802.3af e
IEEE 802.3at, oltre a modalità Passive PoE
per dispositivi che rispettano i requisiti elettrici.
Specifiche PoE
- Porte PoE-out: Ether1 - Ether8
- Standard: IEEE 802.3af e 802.3at
- Supporto aggiuntivo: Passive PoE
- Budget complessivo PoE-out: 140 W
- Tensione PoE bassa: circa 28 V
- Tensione PoE alta con alimentazione AC: circa 54 V
-
Tensione PoE alta con ingresso DC: dipendente dall'alimentazione 48-57 V
- Corrente massima per porta a bassa tensione: 1000 mA
- Corrente massima per porta ad alta tensione: 625 mA
Importante: i 140 W rappresentano
il budget massimo complessivo disponibile per
tutte le porte PoE, non la potenza erogabile
singolarmente da ciascuna porta.
La potenza effettivamente utilizzabile dipende
dal consumo dei dispositivi collegati,
dalla modalità PoE e dai limiti elettrici
delle singole porte.
Compatibilità con dispositivi PoE multibrand
Il supporto agli standard Ethernet e PoE IEEE
permette di utilizzare lo switch con
apparecchiature di numerosi produttori.
La compatibilità deve essere verificata
in base allo standard PoE richiesto,
al consumo elettrico del dispositivo
e alle caratteristiche della connessione.
Access point Wi-Fi
- MikroTik access point compatibili con PoE 802.3af/at
- Ubiquiti UniFi access point compatibili
- TP-Link Omada EAP con alimentazione PoE standard
- Cisco access point con requisiti PoE compatibili
- Aruba Instant On access point compatibili
- Grandstream GWN access point compatibili
- Zyxel Nebula access point compatibili
- Netgear access point con alimentazione PoE supportata
Telecamere di videosorveglianza IP
- Hikvision telecamere IP PoE compatibili
- Dahua telecamere IP PoE compatibili
- Axis telecamere di rete compatibili
- Reolink telecamere PoE con requisiti supportati
- Ubiquiti UniFi Protect telecamere compatibili
- TP-Link VIGI telecamere IP PoE compatibili
- Altre telecamere IEEE 802.3af/at compatibili
Telefoni VoIP e centralini
- Yealink telefoni IP con alimentazione PoE
- Grandstream telefoni IP compatibili
- Cisco IP Phone con requisiti PoE supportati
- Fanvil telefoni VoIP compatibili
- Snom telefoni IP con PoE standard
- Altri terminali VoIP IEEE 802.3af/at compatibili
Altri dispositivi
- Convertitori di rete con alimentazione PoE compatibile
- Dispositivi IoT Ethernet PoE
- Gateway di rete alimentabili tramite PoE
- Controller di accesso con requisiti elettrici compatibili
-
Altri dispositivi Ethernet PoE standard o passivi supportati
La presenza del marchio nell'elenco indica
possibili applicazioni e non certifica
la compatibilità di tutti i suoi dispositivi.
I dispositivi che richiedono IEEE 802.3bt
PoE++ non devono essere considerati
automaticamente compatibili.
Capacità di switching e prestazioni
- Capacità di switching teorica Layer 1: 56Gbps
- Throughput nominale Layer 1: 28Gbps
- Funzionamento switching Layer 2 non bloccante
- Tabella MAC fino a 16.000 indirizzi
- Supporto Jumbo Frame fino a 10.218 byte
- Supporto aggregazione dei collegamenti
La capacità di switching di 56Gbps rappresenta
la capacità aggregata teorica bidirezionale
e non la velocità di una singola porta.
Sistema operativo MikroTik SwOS Lite
Il CSS610-8P-2S+IN utilizza
MikroTik SwOS Lite,
sistema operativo dedicato alla gestione
degli switch Ethernet della serie CSS610.
La configurazione avviene tramite interfaccia
Web, senza necessità di installare software
specifici sul computer utilizzato
per l'amministrazione.
Funzioni di gestione
- Configurazione individuale delle porte Ethernet
- Monitoraggio dello stato dei collegamenti
- Gestione VLAN IEEE 802.1Q
- VLAN basate sulle porte
- Filtraggio VLAN
- Port Isolation
- Port Mirroring
- MAC Filtering
- Broadcast Storm Control
- RSTP per la gestione delle topologie ridondanti
- Aggregazione porte LACP 802.3ad
- Aggregazione statica dei collegamenti
- IGMP Snooping per il traffico multicast
- DHCP Snooping e PPPoE Snooping
- QoS e limitazione del traffico per porta
- Regole ACL supportate da SwOS Lite
- Monitoraggio delle statistiche di rete
- Backup e ripristino della configurazione
- Aggiornamento del firmware
VLAN e segmentazione della rete
Il supporto VLAN IEEE 802.1Q permette di
separare logicamente diversi gruppi
di dispositivi e gestire il traffico
all'interno della stessa infrastruttura fisica.
È possibile utilizzare VLAN dedicate
per reti aziendali, sistemi VoIP,
videosorveglianza e access point,
in presenza di apparati di rete
correttamente configurati.
- Standard VLAN IEEE 802.1Q
- VLAN basate sulle porte
- Filtraggio delle VLAN
- Fino a 250 voci VLAN supportate da SwOS Lite
Link Aggregation LACP
Il supporto IEEE 802.3ad LACP consente
di aggregare più collegamenti fisici
compatibili per aumentare la capacità
aggregata e migliorare la disponibilità
delle connessioni.
- Supporto LACP 802.3ad
- Supporto Link Aggregation statica
- Fino a 16 gruppi di aggregazione
- Fino a 8 porte per gruppo
- Funzioni hardware di bilanciamento e failover
La configurazione deve essere compatibile
anche con lo switch o il dispositivo
collegato all'altra estremità.
Alimentazione elettrica
Lo switch dispone di alimentazione AC
integrata ed è predisposto anche
per alimentazione esterna tramite ingresso DC.
- Ingresso AC: 100-240 V
- Frequenza alimentazione: 50-60 Hz
- Ingresso DC alternativo: 48-57 V
- Consumo massimo senza dispositivi collegati: 12 W
- Consumo massimo complessivo dichiarato: 162 W
- Budget massimo PoE-out: 140 W
L'alimentazione AC può essere utilizzata
senza acquistare un alimentatore esterno separato.
Il cavo di alimentazione IEC è incluso.
Dimensioni e installazione
-
Dimensioni dichiarate nella scheda prodotto: 272 x 208 x 44 mm
- Installazione: desktop o rack
- Staffe per montaggio rack incluse
- Sistema di raffreddamento: passivo
- Ventole: assenti
- Grado di protezione: IP20
- Destinazione d'uso: ambienti interni
Il raffreddamento passivo contribuisce
a eliminare il rumore delle ventole.
L'apparecchiatura deve comunque essere
installata in un ambiente adeguatamente ventilato.
Compatibilità con altri apparati di networking
Il CSS610-8P-2S+IN può essere integrato
in reti Ethernet che utilizzano
router, firewall, switch, server
e sistemi NAS di diversi produttori.
- MikroTik RouterBOARD e Cloud Router Switch
- Cisco switch e router Ethernet compatibili
- Ubiquiti UniFi switch e gateway
- TP-Link Omada e JetStream
- Netgear switch gestiti
- D-Link switch Ethernet
- Zyxel switch e apparati di rete
- QNAP NAS e switch QSW
- Synology NAS con interfacce Ethernet compatibili
- Server Dell, HPE, Lenovo e Supermicro
-
Altri dispositivi conformi agli standard Ethernet supportati
Le connessioni SFP+ richiedono
moduli ottici o cavi compatibili
con le interfacce dei dispositivi collegati.
Applicazioni consigliate
- Piccoli e medi uffici
- Reti aziendali gestite
- Installazioni di access point Wi-Fi
- Impianti di videosorveglianza IP
- Centralini telefonici e reti VoIP
- Collegamenti tra switch tramite dorsali 10Gbps
- Server e sistemi NAS con uplink SFP+
- Ambienti alberghieri e ricettivi
- Sale riunioni e infrastrutture professionali
- Armadi rack con dispositivi PoE
Contenuto della confezione
- 1 switch MikroTik CSS610-8P-2S+IN
- 1 cavo di alimentazione IEC
- Staffe per montaggio rack
- Kit di fissaggio
Moduli SFP+, cavi DAC, patch cord ottici
e dispositivi Ethernet non sono inclusi.
Differenza tra SwOS Lite e RouterOS
Questo modello utilizza esclusivamente
SwOS Lite, dedicato
alle funzioni di switching Layer 2.
Non deve essere confuso con i dispositivi
MikroTik della serie CRS dotati di RouterOS
e delle relative funzionalità di routing avanzato.
Per applicazioni che richiedono routing,
firewall, NAT, VPN o servizi di rete
avanzati è necessario utilizzare
un router o un dispositivo appropriato.
Verifiche prima dell'acquisto
- Verificare il numero di porte Ethernet necessarie
-
Controllare la compatibilità PoE dei dispositivi da alimentare
- Verificare che il consumo complessivo PoE non superi 140 W
-
Controllare la potenza richiesta da ogni singolo dispositivo
- Verificare la compatibilità dei moduli SFP+ da installare
- Controllare gli ingombri disponibili nell'armadio rack
-
Verificare che le funzionalità SwOS Lite siano sufficienti per la rete
Avvertenze tecniche
Lo switch non integra funzionalità Wi-Fi
e non sostituisce direttamente un router Internet.
L'alimentazione Passive PoE deve essere utilizzata
esclusivamente con dispositivi che rispettano
le tensioni e i requisiti elettrici previsti.
Una configurazione errata può danneggiare
le apparecchiature collegate.
Prima della messa in servizio è consigliato
aggiornare SwOS Lite a una versione stabile
compatibile e impostare credenziali
di amministrazione sicure.
