Switch MikroTik CSS610-8G-2S+IN 8 Porte Gigabit e 2 SFP+ 10G

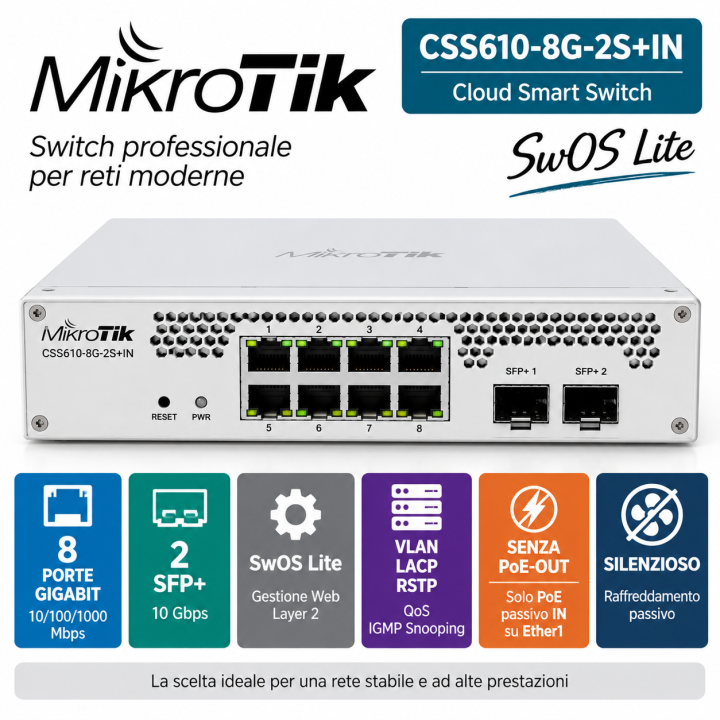

Il MikroTik Cloud Smart Switch CSS610-8G-2S+IN
è uno switch Ethernet gestito Layer 2, progettato
per reti aziendali, piccoli uffici, infrastrutture
professionali e collegamenti ad alta velocità.
Integra 8 porte Gigabit Ethernet 10/100/1000 Mbps
e 2 slot SFP+ da 10Gbps, che permettono
di collegare computer, server, sistemi NAS,
router e altri switch di rete.
Il sistema operativo MikroTik SwOS Lite
consente di gestire lo switch tramite browser Web,
configurando VLAN, aggregazione delle porte,
controllo del traffico, isolamento delle interfacce
e altre funzionalità avanzate di switching.
La struttura compatta, il raffreddamento passivo
e il consumo energetico contenuto rendono
il dispositivo adatto anche a installazioni
in ambienti professionali dove è importante
limitare rumorosità e ingombro.
Caratteristiche principali
- Marca: MikroTik
- Serie: Cloud Smart Switch 610
- Modello: CSS610-8G-2S+IN
- Tipologia: switch Ethernet gestito Layer 2
- 8 porte Gigabit Ethernet 10/100/1000 Mbps
- 2 porte SFP+ fino a 10Gbps
- 10 interfacce di rete complessive
- Chip switching Marvell 88E6193X
- Capacità di switching teorica: 56Gbps
- Throughput teorico Layer 1: 28Gbps
- Forwarding rate teorico: fino a 41,7 Mpps
- Sistema operativo: SwOS Lite
- Gestione tramite browser Web
- Supporto VLAN IEEE 802.1Q
- Link Aggregation LACP IEEE 802.3ad
- Supporto RSTP
- IGMP Snooping
- QoS e limitazione della banda
- Port Isolation e Port Mirroring
- Alimentazione tramite jack DC o PoE passivo in ingresso
- Raffreddamento passivo senza ventole
- Adattatore di alimentazione incluso
Connettività Ethernet Gigabit
Le otto porte RJ45 Gigabit Ethernet consentono
di collegare dispositivi cablati alla rete locale
con velocità fino a 1000 Mbps per porta.
- Numero porte RJ45: 8
- Standard Ethernet: 10BASE-T, 100BASE-TX e 1000BASE-T
- Velocità nominali: 10/100/1000 Mbps
- Auto MDI/MDIX
- Gestione individuale delle interfacce
- Supporto VLAN e isolamento delle porte
- Supporto aggregazione dei collegamenti
Due porte SFP+ da 10 Gigabit
Le due interfacce SFP+ consentono di realizzare
collegamenti ad alta velocità verso switch
di aggregazione, server, sistemi di archiviazione
e altri apparati compatibili.
- Numero slot SFP+: 2
- Velocità nominale: fino a 10Gbps per porta
- Supporto per moduli ottici SFP+ compatibili
-
Collegamenti in fibra multimodale tramite transceiver appropriati
-
Collegamenti in fibra monomodale tramite transceiver appropriati
- Possibilità di utilizzare cavi DAC SFP+ compatibili
Gli slot SFP+ non comprendono i ricetrasmettitori ottici.
La velocità, la distanza raggiungibile e il tipo
di fibra dipendono dal modulo installato
e dalle caratteristiche dell'apparato collegato.
Compatibilità con moduli SFP+ e fibra ottica
Il CSS610-8G-2S+IN può essere utilizzato
con transceiver ottici e cavi compatibili
con le interfacce SFP+ del dispositivo.
Possibili collegamenti ottici
- 10GBASE-SR su fibra multimodale con modulo appropriato
- 10GBASE-LR su fibra monomodale con modulo appropriato
- Cavi DAC SFP+ per collegamenti ravvicinati
- Altri collegamenti supportati da moduli compatibili
È necessario verificare la compatibilità
dei ricetrasmettitori con entrambi i dispositivi
collegati e rispettare il tipo di fibra richiesto.
Compatibilità multibrand
Lo switch utilizza interfacce Ethernet standard
e può essere inserito in reti con dispositivi
di numerosi produttori.
La compatibilità delle connessioni RJ45 è distinta
da quella dei moduli ottici SFP+, che deve
essere verificata separatamente.
Router e switch
-
MikroTik RouterBOARD, Cloud Router Switch e Cloud Smart Switch
- Cisco router e switch Ethernet compatibili
- Cisco Meraki switch e dispositivi di rete
- Ubiquiti UniFi switch e gateway Ethernet
- TP-Link Omada e JetStream
- Netgear switch gestiti
- D-Link switch Ethernet
- Zyxel switch e apparati di rete
- Aruba e HPE Networking
- Altri apparati conformi agli standard Ethernet supportati
Server e sistemi NAS
- NAS QNAP con interfacce Ethernet compatibili
-
NAS Synology con porte Gigabit o interfacce ottiche appropriate
- Server Dell PowerEdge
- Server HPE ProLiant
- Server Lenovo ThinkSystem
- Server e workstation Supermicro
- Computer e workstation con interfacce Ethernet compatibili
L'elenco identifica possibili applicazioni
in reti multibrand e non costituisce
una dichiarazione di compatibilità
universale con ogni modello.
Prestazioni switching
Il chip Marvell 88E6193X permette di gestire
il traffico Ethernet tramite funzionalità
hardware di switching.
- Chip switching: 88E6193X
- Capacità switching teorica Layer 1: 56Gbps
- Throughput teorico Layer 1: 28Gbps
- Forwarding rate teorico massimo: circa 41,7 Mpps
- Switching Layer 2 non bloccante
- Tabella MAC fino a 16.000 indirizzi
- Supporto Jumbo Frame fino a 10.218 byte
La capacità di switching di 56Gbps
rappresenta il valore aggregato bidirezionale
e non la velocità di una singola porta.
Sistema operativo MikroTik SwOS Lite
Il dispositivo utilizza
SwOS Lite, sistema operativo
sviluppato per gli switch MikroTik della serie CSS610.
La configurazione avviene attraverso
un'interfaccia Web, accessibile da un computer
collegato alla rete.
Funzioni di amministrazione
- Configurazione delle porte Ethernet
- Monitoraggio dei collegamenti
- VLAN IEEE 802.1Q
- VLAN basate sulle porte
- Filtraggio del traffico VLAN
- Port Isolation
- Port Mirroring
- Filtraggio MAC
- Broadcast Storm Control
- RSTP - Rapid Spanning Tree Protocol
- Link Aggregation LACP 802.3ad
- Aggregazione statica dei collegamenti
- IGMP Snooping
- DHCP Snooping e PPPoE Snooping
- QoS e limitazione della banda per porta
- Regole ACL supportate da SwOS Lite
- Backup e ripristino della configurazione
- Aggiornamento del firmware
VLAN IEEE 802.1Q
Il supporto VLAN permette di suddividere
logicamente una rete Ethernet in più segmenti,
migliorando l'organizzazione del traffico
e consentendo di separare differenti servizi.
- Standard IEEE 802.1Q
- VLAN basate sulle porte
- Filtraggio delle VLAN
- Fino a 250 voci VLAN supportate da SwOS Lite
Esempi di utilizzo
- Separazione della rete ufficio dalla rete ospiti
- Segmentazione della rete VoIP
- Separazione delle telecamere di videosorveglianza
- Gestione di VLAN dedicate a server e NAS
- Collegamento di switch tramite uplink VLAN trunk
La comunicazione tra VLAN differenti
richiede un router o un dispositivo Layer 3
adeguatamente configurato.
Link Aggregation LACP
Il supporto IEEE 802.3ad consente di aggregare
più porte fisiche in un collegamento logico,
incrementando la capacità aggregata
disponibile tra dispositivi compatibili.
- Supporto LACP IEEE 802.3ad
- Supporto aggregazione statica
- Fino a 16 gruppi di aggregazione
- Fino a 8 porte per gruppo
- Bilanciamento e failover hardware
L'aggregazione deve essere configurata
correttamente su entrambe le estremità.
Non aumenta automaticamente la velocità
di una singola connessione oltre la capacità
della porta fisica utilizzata.
RSTP e gestione della ridondanza
Il supporto Rapid Spanning Tree Protocol
permette di gestire determinate topologie
di rete ridondanti, riducendo il rischio
di loop Ethernet.
Questa funzione è utile nelle infrastrutture
con più switch collegati tra loro.
La configurazione deve rispettare
le limitazioni previste da SwOS Lite.
QoS e gestione del traffico
Lo switch permette di applicare regole
di controllo del traffico e limitazione
della banda per ottimizzare la gestione
dei collegamenti Ethernet.
- Ingress Traffic Limiting
- Egress Traffic Limiting
- Filtraggio tramite regole ACL
- Controllo Broadcast Storm
- Port Mirroring per analisi del traffico
- IGMP Snooping per reti multicast
Alimentazione DC e PoE passivo in ingresso
Il MikroTik CSS610-8G-2S+IN può essere
alimentato tramite un adattatore DC esterno
oppure mediante alimentazione PoE passiva
sulla prima porta Ethernet.
- Ingresso alimentazione DC: 12-57 V
- Ingresso PoE: Passive PoE
- Porta PoE-in: Ether1
- Tensione ingresso PoE: 12-57 V
- Ingressi alimentazione disponibili: 2
- Consumo massimo senza moduli o accessori: 5 W
- Consumo massimo dichiarato: 11 W
- Alimentatore incluso: 24 V / 0,8 A
Importante: assenza di PoE-out
Questo modello non dispone di porte PoE-out.
Non è quindi in grado di alimentare direttamente
access point Wi-Fi, telecamere IP o telefoni VoIP
attraverso le porte Ethernet.
La funzione PoE disponibile serve esclusivamente
per alimentare lo switch tramite Ether1.
Il PoE passivo non deve essere considerato
automaticamente equivalente agli standard
IEEE 802.3af, 802.3at o 802.3bt.
È necessario verificare tensione e compatibilità
della sorgente di alimentazione.
Per installazioni che richiedono
alimentazione PoE-out su otto porte
è disponibile il differente modello
MikroTik CSS610-8P-2S+IN.
Dimensioni e installazione
- Larghezza: 200 mm
- Profondità: 164 mm
- Altezza: 44 mm
- Installazione: desktop o rack con accessori inclusi
- Raffreddamento: passivo
- Ventole: assenti
- Grado di protezione: IP20
- Temperatura ambiente testata: da -20°C a +60°C
- Utilizzo: ambienti interni asciutti e ventilati
Applicazioni consigliate
- Reti cablate di piccoli e medi uffici
- Reti aziendali gestite
- Collegamenti Gigabit Ethernet per PC e workstation
- Connessioni tra server e apparati di rete
- Infrastrutture con sistemi NAS e storage
- Uplink a 10 Gigabit tramite SFP+
- Cablaggi di armadi rack
- Reti con VLAN e segmentazione del traffico
- Infrastrutture di virtualizzazione
- Collegamenti tra switch tramite fibra ottica
Contenuto della confezione
- 1 switch MikroTik CSS610-8G-2S+IN
- 1 alimentatore esterno 24 V / 0,8 A
- Kit di fissaggio K-48
- Staffe per installazione rack
Moduli SFP+, cavi ottici, cavi DAC,
patch cord Ethernet e altri dispositivi
di rete non sono inclusi.
Differenza tra SwOS Lite e RouterOS
Il CSS610-8G-2S+IN utilizza esclusivamente
SwOS Lite ed è destinato alle funzionalità
di switching Layer 2.
Non deve essere confuso con un router MikroTik
dotato di RouterOS.
Per funzioni come NAT, firewall di routing,
server VPN o routing avanzato tra reti
è necessario utilizzare un router
o un altro dispositivo appropriato.
Verifiche prima dell'acquisto
- Verificare il numero di porte Ethernet necessarie
- Controllare la compatibilità dei moduli SFP+
-
Verificare la disponibilità di cablaggio in fibra o DAC appropriato
- Controllare le funzionalità SwOS Lite richieste
- Verificare che non sia necessaria alimentazione PoE-out
- Controllare lo spazio disponibile per l'installazione
- Verificare la corretta alimentazione DC o PoE passiva
Avvertenze tecniche
Lo switch non dispone di connettività Wi-Fi
e non integra funzionalità di router Internet.
Le porte SFP+ richiedono moduli o cavi compatibili.
La sola presenza dello slot non garantisce
il funzionamento di ogni ricetrasmettitore.
Prima della messa in servizio è consigliato
aggiornare SwOS Lite a una versione stabile
compatibile e impostare una password sicura
per l'interfaccia di amministrazione.
